01、前語
在城鎮居民密布的當?shù)?，在高層建筑?nèi)及工廠廠區內部，或在其他有腐蝕性氣體和易燃、易爆的場所，考慮到安全和市容漂亮的問題以及受地理方位的約束，不宜架起乃至有些場所規則禁絕架起架空線路時，就需求運用電力電纜線路金聯宇電纜。

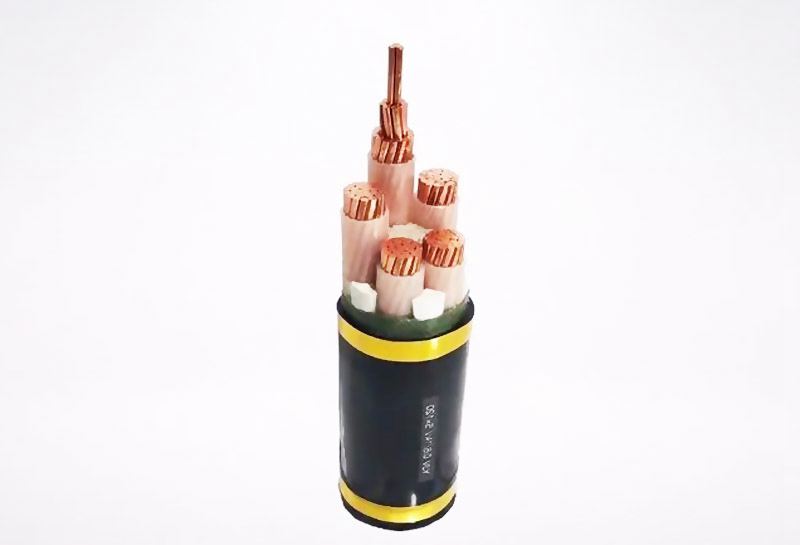

電纜線路 指由 電纜、 附件、 隸屬設備 及 隸屬設備 所組成的整個體系。
電纜體系 指由電纜和設備在電纜上的附件構成的體系。
電纜附件 是聯接電纜與輸配電線路及相關配電設備的產品，一般指電纜線路中各種電纜的中心聯接及終端聯接的中心接頭和終端頭。
隸屬設備 指與電纜體系起構成完好電纜線路的隸屬設備與部件，包含 油路體系、穿插互聯體系、接地體系、監控體系 等。
隸屬設備 指與電纜體系一同構成完好電纜線路的土制作備，首要包含電纜地道、電纜豎井、排管、工井、電纜溝、電纜橋、電纜終端站 等。
下面依據以大將分為電纜體系(分為電纜 、附件)、隸屬設備及隸屬設備進行分期專題介紹，上期介紹了隸屬設備的電纜監控體系，本期持續介紹隸屬設備。
隸屬設備 指與電纜體系一同構成完好電纜線路的土制作備，首要包含電纜地道、電纜豎井、電纜排管、水平定向鉆、頂管、工井、電纜溝、電纜橋、電纜終端站
等。
02、直埋
把電纜放入開挖好的壕溝或預制槽盒中，沿線在電纜上下鋪設必定厚度的細砂或土，然后蓋上維護板或槽盒蓋， 最終回填， 窮實與地上齊平的敷設辦法叫電纜 直埋
敷設。
電纜直埋敷設一般用于電纜數量少、敷設間隔短、地上荷載比較小的當?shù)?。途徑應挑選地下管網較少、不易常常開挖和沒有腐蝕土壤的地段。
※ 長處：
電纜敷設后本體與空氣不觸摸，防火功能好。此敷設辦法簡略施行、出資少。
※ 缺陷：
但此敷設辦法抗外力損壞才能差，電纜敷設后如進行電纜替換，則難度較大。
※ 規劃關鍵
(1)
直埋敷設電纜通道起止點、轉彎處及沿線在地上上應設顯著的電纜標識，且標識應設置在直埋段電纜兩邊，反映直埋段電纜寬度，警示及把握電纜途徑的實踐走向。電纜上方沿線土層內應鋪設帶有電力標識的警示帶。
(2) 直埋敷設于非凍土區時，電纜外表距地上不該小于0.7m,當坐落行車道或犁地時，
應適當加深，且不該小于1.0m，在引進建筑物、與地下建筑物穿插時淺埋，但應采納維護辦法。直埋敷設于凍土區時，宜埋入凍土層以下;當無法深埋時可埋設在土壤排水性好的枯燥凍土層或回填土中，也可采納避免電纜遭到損害的辦法。
(3) 電纜間應采納有用阻隔辦法，禁止不同相電纜外表直觸摸摸。
(4)
直埋敷設的電纜應沿其上、下緊鄰側全線鋪以厚度不小于100mm的細砂或土，并在其上掩蓋寬度超出電纜兩邊各50mm的維護板。電纜敷設于預制鋼筋混凝土槽盒時，應先在槽盒內墊厚度不小于100mm的細砂或土，敷設電纜后，用細砂或土填滿槽盒，并蓋上
槽盒蓋。
(5) 不得選用無防護辦法的直埋辦法。
03、排管
按規劃電纜根數開挖壕溝一次建成多孔管道的地下構筑物為電纜排管。
電纜排管敷設是將電纜敷設在預先埋設于地下管道中的一種電纜設備辦法， 一般適用于電纜與公路、 鐵路穿插處， 經過城市路途且交通繁忙、
敷設間隔長且電力負荷比較會集的地段。
※ 長處：
施工便利， 受外力損壞的影響少、 占地小， 能接受大的荷重。電纜排管土建部分施工結束后， 電纜施放簡略。
※ 缺陷：
電纜不易曲折， 其熱彈性會引起金屬護套的疲憊， 電纜散熱條件差。
※ 規劃關鍵
(1) 排管所需孔數除按電網規劃敷設電纜根數外，宜預留備用孔供更新電纜用。排管內徑不該小于電纜外徑的 1.5 倍， 且不宜小于
150mm。管材內部應潤滑無毛刺， 管口應無毛刺和尖利棱角。用于敷設單芯電纜的管材應選用非鐵磁性資料。
(2) 在排管中設置作業井的間隔有必要按敷設在同一道維護管中質量最大、 答應牽引力和答應側壓力最小的一根電纜核算決議， 且每段排管的長度不宜大于
150m。
(3) 排管應選用(鋼筋)混凝土包封。排管之間宜選用管枕結構， 上、下層排管凈距不得小于 60mm。
(4) 排管上方沿線土層內應鋪設帶有電力標識警示帶， 寬度不小于排管， 地上應設置顯著的警示標識。
04、工井
作業井(簡稱工井)，為供作業人員收支、 設備接頭或牽引電纜用的構筑物。
電纜作業井敷設辦法與電纜直埋、 電纜溝、電纜排管及地道等敷設辦法進行相互配合運用， 適用于變電站出線， 首要大街， 多種電壓等級、電纜較多，
路途曲折， 電纜溝蓋板無法敞開等區域。運轉人員可在封閉式作業井井內運維檢修，檢修、 改換電纜便利， 靈活多樣， 轉彎便利， 可敷設較多回路的電纜，
電纜運轉環境好。
※ 規劃關鍵
(1) 電纜作業井間隔應依據電纜施工時的敷設辦法及答應牽引力設置。 在電纜轉彎及接頭處應設置電纜作業井。
(2) 電纜作業井方位應盡量安置于綠化帶、 人行道上， 如無法滿意上述條件有必要設置在快車道上時，
電纜作業井蓋板應考慮加強，運用鑄鐵蓋板時應考慮防盜;設置在綠化帶內時， 作業井出口處高度應高于綠化帶地上不小于300mm,
地形低洼地帶應適度進步出口高度。
(3) 封閉式電纜作業井的凈高不小于1900mm, 通道寬度不小于600mm(條件答應時通道寬度可取1000mm), 應設置2個人孔，
且人孔應避開電纜正上方。電纜溝作業井底部縱向斜度不該小于 0.5%,并在最低點處設置集水坑。
(4) 電纜作業井應為鋼筋混凝土結構， 可選用現澆和預制2種型式， 混凝土等級不小于 C30。預埋件與土建同步施行，接地電阻不大于10Ω。
(5) 電纜作業井井蓋應契合 GB/T 23858-2009《查看井蓋》的要求， 標準應標準化， 應具有防水、 防盜、 防滑、 防位移、
防掉落等功能， 宜選用智能型井蓋。
(6) 電纜作業井內一切電纜均應敷設于支架上， 支架不宜選用膨脹螺栓固定， 宜選用焊接于預埋件上的組裝式支架。
05、電纜溝
電纜溝 為封閉式、 蓋板可敞開的電纜構筑物， 蓋板與地坪相齊或稍有上下。
電纜溝敷設辦法與電纜直埋、 電纜排管及地道等敷設辦法進行相互配合運用， 適用于變電站出線， 首要大街， 多種電壓等級、 電纜較多， 路途曲折，
地坪高程改變較大的地段。
※ 長處：
檢修、 改換電纜較便利， 靈活多樣， 轉彎便利， 可依據地坪高程改變調整電纜敷 設高程， 可敷設較多回路的電纜， 散熱功能較好。
※ 缺陷：
造價相對直埋和排管高， 可敞開式纜溝施工查看及替換電纜時須轉移很多蓋板，施工時外物不小心落入溝時易將電纜碰傷， 密閉式纜溝運轉檢修較困難。
※ 規劃關鍵
(1) 電纜溝應選用鋼筋混凝土方法，不得選用磚砌方法。其彈性(變形)縫應滿意密封、防水、 習慣變形、 施工便利、 檢修簡略等要求， 施工縫、 穿墻管、
預留孔等細部結構應采納相應的止水、 防水辦法。
(2) 電纜溝的齒口邊際應有角鋼維護， 鋼筋混凝土蓋板使用角鋼或槽鋼包邊， 電纜溝蓋板應內置必定數量的供轉移、 設備用的拉環。
(3) 電纜溝內施工通道的凈寬應不小于500mm。
(4) 電纜支架沿側墻安置， 立鐵筆直于底板設備， 縱向應平順， 各支架的同層橫檔應在同一水平面上;原料以一般鋼材為主， 支架外表進行防腐處理，
防腐層應結實且耐久安穩;相安置的單芯電纜， 電纜支架應選用非鐵磁性資料。在不添加電纜導體截面且滿意運送容量要求的前提下， 電纜溝內可回填細砂或土。
(5) 電纜溝應能完成排水曉暢， 電纜溝的縱向排水斜度不該小于0.5%, 且應在標高最低部位設集水坑。坑頂宜設置維護蓋板， 蓋板上設置泄水孔。
(6) 蓋板下沉式的電纜溝宜沿線每隔必定間隔設一處檢修人孔。
(7) 電纜溝應合理設置接地設備， 接地電阻應小于5Ω。
06、水平定向鉆(拉管)
適用于穿越小管徑、 短間隔城市路途、 河流等不能明挖的電纜路段。水平定向鉆施工相對較簡略、 工期短， 但管徑小、 穿越間隔有限。
※ 規劃關鍵
(1)水平定向鉆長度不宜超越150m; 特別狀況需超越150m時， 應校核電纜施工時的答應牽引力， 并制定專項計劃報運檢部分贊同。
(2) 水平定向鉆宜選用MPP管材，環剛度不宜小于10kN/m2，管材壁厚不宜小于12mm。
(3) 水平定向鉆兩頭應直接進入工井， 進入視點應小于10°，特別施工有困難的地段答應不大于15° ，且于兩頭井的中下部引出。
(4) 水平定向鉆與工井聯接處應采納有用辦法減小電纜的曲折受力。
(5) 一切水平定向鉆管孔未啟用時， 有必要進行防水封堵，一起放置牽引繩。
07、橋架
電纜支架 用于支撐和固定電纜，一般由全體澆注、型材經焊接或緊固件聯接組裝而成的設備。
適用于跨過寬度較小的河道、 河溝段。
※ 長處：
選用鋼銜架結構， 結構安穩， 施工便利， 電纜在橋內敷設于維護管內，電纜運轉環境好。
※ 缺陷：
因為為鋼析架結構， 需求不定期地進行防腐、 防銹處理。電纜專用橋架起于橋梁旁邊面， 對市政環境有必定的影響。
※ 規劃關鍵
(1) 電纜橋架的高度應契合相關管理部分的要求， 電纜專用橋宜進行外立面美化處理，使之與周邊環境相交融， 外立面資料應選用防火資料。
(2) 橋架的兩頭應設防跨欄設備。
(3) 金屬制橋架體系應設置牢靠的電氣聯接并接地。選用玻璃鋼橋架時， 應沿橋架全長另敷設專用接地線。
(4) 電纜橋架鋼材應平直， 無顯著歪曲、 變形， 并進行防腐處理， 聯接螺栓應選用防盜型螺栓。
(5) 振蕩場所的橋架體系， 包含接地部位的螺栓聯接處， 應裝設繃簧墊圈， 電纜固定應考慮防振辦法。
08、頂管(小口徑)
小口徑頂管宜適用于110kV電壓等級電力電纜通道， 用于穿越小管徑地下管線、 短間隔城市路途、 河流等不能明挖的電纜路段。
※ 長處：
施工工藝老練， 電纜敷設、 運轉環境好， 防外破才能強。
※ 缺陷：
兩頭作業井占地較大， 井位挑選困難， 對其他管線有 定的影響， 與水平定向鉆比較， 施工周期較長， 工程造價較高。
※ 規劃關鍵
(1) 小口徑頂管口徑 般不大于1.2m, 長度不宜大于150m; 長度超越150m時， 可增大口徑或增設電纜作業井，
一起應校核電纜施工時的答應值;頂管管片宜選用鋼筋混凝土。
(2) 小口徑頂管兩頭頂管井標準應滿意電纜敷設備工和其他隸屬設備設備要求。電纜在頂管井內選用水平支架和筆直支架敷設時， 有必要滿意電纜曲折半徑的要求，
一切支架應牢靠接地， 接地電阻不大于4歐。
(3) 小口徑頂管敷設規劃 般不大于4回110kV, 頂管內設置電纜維護管，
管材原料宜選用MPP原料管。電纜維護管宜選用無磁資料支架固定，支架間隔宜2m設置1道。
(4) 電纜維護管伸出頂管口不宜大于0.5m且平直，頂管兩頭電纜維護管孔位需并排布規整。一切維護管未啟用時， 有必要進行防水封堵。
(5) 頂管兩頭頂管井凈深超越3m時應設樓梯， 樓梯高度超越5m時，
應每隔3m設置歇息渠道，并應有避免人員掉落辦法。頂管井內應預留替換電纜和支架的操作空間和檢修通道。
09、地道
電纜地道 是指用于包容很多敷設在電纜支架上的電纜的走廊或地道式構筑物。
電纜地道除了讓地道能更好地維護電纜，還能夠使人們對電纜的查看和修理都很便利。按其施工辦法一般分為明挖地道、暗挖地道兩種、暗挖又分頂管地道、盾構地道、礦山地道，除開這兩種外現在還有沉管地道等。
※ 長處：
能牢靠的避免外力損壞。敷設時不受外界條件影響。尋覓毛病點便利，修正，康復送電快。
※ 缺陷：
制作地道作業量大，土建資料量大;工期長，制作費用大;占地上積大;與其他地下構筑物穿插不易躲避，隸屬設備。
礦山地道
用于地道埋深較深、土層具有必定自穩才能、無水條件的地段。
※ 長處：
施工工藝較盾構法簡略，施工過程中對地上環境影響小，造價適中。
※ 缺陷：
人工操作施工危險性大，施工工期長，地上沉降不易操控，在穿越重要地上構筑物、場所地質條件和水質狀況不抱負的地段需選用操控沉降加固、支護技術辦法，如超前注漿加固、降水等，造價大幅進步。
盾構地道
用于地道埋深度較深、土層較厚、地道斷面單一的地段。
※ 長處：
施工速度快，施工安全性好，施工過程中地上沉降操控牢靠，適用于各種土質水質條件(巖石底層在外)，結構質量牢靠，防水功能好，施工過程中對地上環境影響小。
※ 缺陷：
盾構施工設備雜亂貴重，斷面標準單一，不易調整，平面及縱向轉彎困難，工程造價相對較高。
頂管地道
適用于城區內埋深較大、 地質雜亂等不宜用明挖法制作地道的地帶。頂管 管材分為鋼 管和混凝土 管，
鋼管宜用于外徑小于2.5m、長度小于2000m的地道，混凝土管宜用于外徑小于4m、長度小于1000m的地道。
土體承載力小于30kPa， 巖體強度大于15MPa， 土層中礫石含量大于 30%或粒徑大于200mm的礫石含量大于5%，江河中覆土層滲透系數大于等
于10-2cm/s等，不適合選用頂管地道。
※ 長處：
施工占地上積小，出資適中，且對周邊環境影響小，作業人員相對較少，短間隔推動更為經濟。
※ 缺陷：
不習慣超長間隔，平面及縱向轉彎困難，不適用于大斷面。
沉管地道
鋼沉管地道選用基槽水下開挖， 鋼管全體浮運、下沉， 混凝土水下澆筑、外包抗浮及維護的辦法進行施工。鋼沉管地道的規劃，
有必要契合工程河段規劃航道等級規則的航道標準要求， 一起不影響河道行洪。
※ 長處：
管道結構質量易操控、地道現場的施工期短、工程造價較低。
※ 缺陷：
對外界和環境影響大。
10、終端桿(塔)、場(站)
電力電纜與架空線路的聯接，能夠選用電纜登桿(塔)，也能夠選用電纜終端站(場)辦法。
電纜終端桿(塔) 用于支撐、固定電纜終端，確保終端間安全間隔以及與架空線有用聯接的桿或塔。
電纜終端站(場) 用于支撐、固定電纜終端，確保終端間安全間隔以及與架空線有用聯接，與外界相對阻隔的區域。
電纜登桿(塔)應設置電纜終端支架(或渠道)、避雷器、接地箱及接地引下線。在電纜登桿(塔)處，凡顯露地上部分的電纜應套入具有必定機械強度的維護管加以維護。顯露地上的維護管總長不該小于2.5m，單芯電纜應選用非導磁資料制成的維護管。
電纜終端站(場)首要由構架、電纜終端、避雷器、支撐絕緣子及設備構架等。電纜終端站(場)址應征得規劃部分贊同，終端站的防護圍墻高度應不小于2.5m。
11、電纜支架
電纜支架 用于支撐和固定電纜，一般由全體澆注、型材經焊接或緊固件聯接組裝而成的設備。
